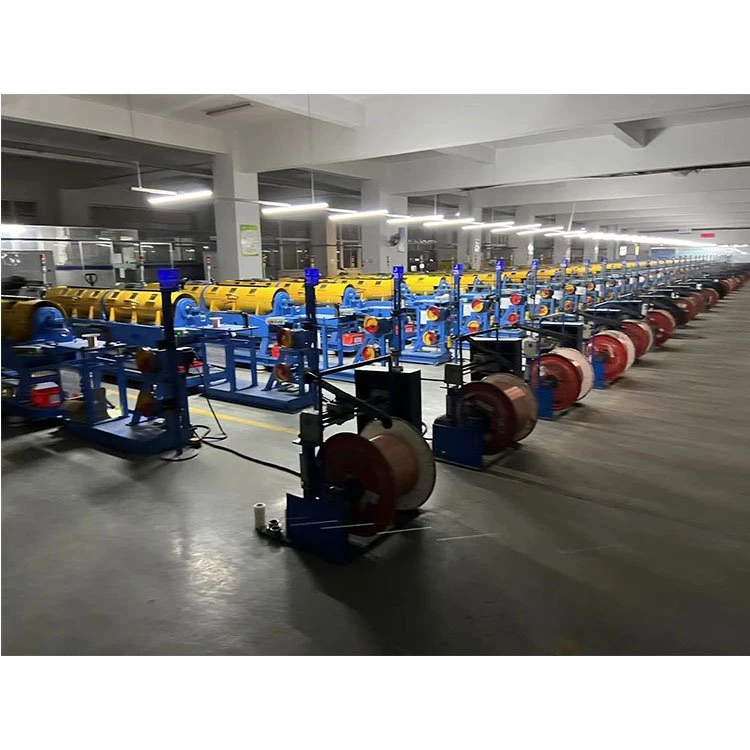

120/12 Horizontale Pijpstranding Machine

Gebruiken

Het is geschikt voor datakabels (categorie vijf, zes, zeven) en hoogfrequente kabels, computerkabels, stroomkabels en andere meeraderige kabels en synchrone tapes.

Prestatiekenmerken

De hoofdmachine van HD-800 cantilever enkele lier heeft een cantileverstructuur, die is samengesteld uit een PLC-programma plus frequentieomzettingssnelheidsregeling plus pneumatische besturing. , om de uniforme spanning van de kabel te verzekeren; om de stabiliteit van de geometrische structuur na bekabeling te waarborgen, wordt een bekabelingsstructuur met één knop aangenomen en is een stuurwiel met grote diameter ontworpen om buigen en weinig verlies te minimaliseren; De beweging van de draadhaspel om de draad op te nemen en op te nemen, en de heen en weer gaande beweging van de draadhaspel, door de dubbele besturing van de mechanische koppeling en het elektrische apparaat, zorgen ervoor dat de unit een uitstekende synchronisatie heeft vanuit de vier opstartstatussen, normale werking, langzame stop en noodstop. Stabiele eigenschappen; stabiele prestaties van de hele machine, eenvoudige bediening, om uitstekende productprestaties te garanderen.

Het hele systeem

1. Apparaatoriëntatie: van links naar rechts → van rechts naar intrekken

2. Apparatuur voeding: 380V/50HZ

3. Schilderen: hemelsblauw (kan worden gemaakt volgens de eisen van de klant)

Samenstelling uitrusting

1. Oogmal en meteropvangstandaard-----------------------------1 set (standaard)

2. Φ800 cantilever enkele twisting machine hoofdmotor ------------- 1 set (standaard)

(1) Gevlochten draaddiameter: maximaal Φ20 mm

(2) Toepasselijke buitendiameter kerndraad: Φ1.0mm-4.0mm

(3) Bereik van draaiafstand: 30 mm-200 mm

(4) Hoofdmotor: 15HP-motor plus snelheidsregeling voor frequentieomzetting;

(5) Opnamemotor: 5.5HP-motor plus differentieel;

(6) Kabelmotor: 1HP motorreductor;

(7) Spoellift: elektrohydraulische lift;

(8) Snelheid: 0~700/min, normale snelheid 600PRM/min

(9) Afmetingen: (L×B×H) 380×172×178cm

(10) Gewicht: 5500KG

(11) Diameter van opwikkelspoel: Φ800mm x600mm xΦ80mm (afmetingen verstrekt door de gebruiker)

3. PLC computer besturingskast -------------------------------- 1 set (standaard)

(1) Elektronisch besturingsgedeelte: PLC: Siemens-systeem,

(2) Mens-machine-interface: Taiwan Wellun 7 inch,

4. Middenwikkelmachine --------------------------------------- 1 set (optioneel)

5. Zijbandmachine --------------------------------------- 1 set (optioneel) match)

6. 12 dubbele rij passieve spannings-uitbetalingsrekken--------------------1 set (optioneel)

7. HD-500 automatische uitbetalingsmachine met dubbele kop ---------------------- 1 set (optioneel)

8. HD-500 ontdraai- en uitbetalingsmachine ---------------------------- 1 set (optioneel)
