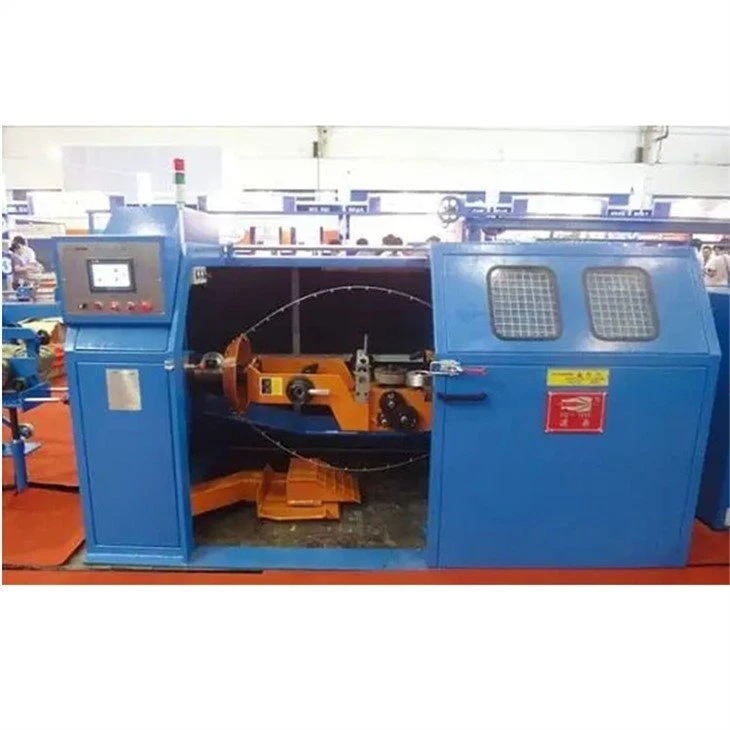

50/3 Horizontale pijpbundelmachine

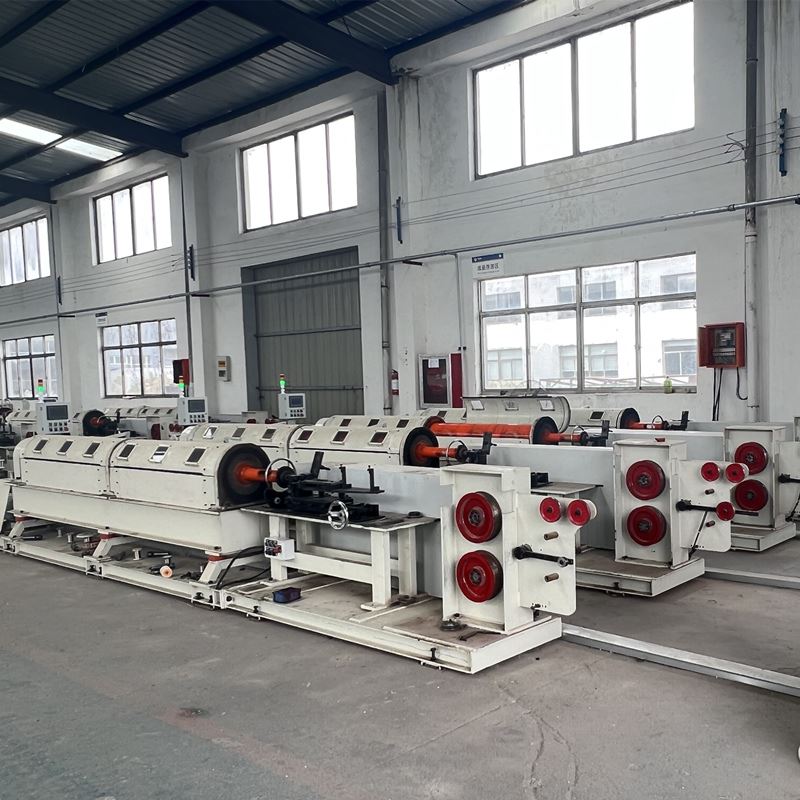

Een productieapparatuur die de strandingsfunctie voltooit door de roterende beweging van een buisvormig ronddraaiend lichaam. Op de as van het zwenklichaam is het zwevende frame voor het plaatsen van elke betaalrol gemonteerd. Door de uitbetalingsaandrijving zwenkt het zwevende frame alleen en draait niet. Het draadopneemapparaat wordt buiten het zwenklichaam geïnstalleerd. Over het algemeen heeft de buisvormige strandingmachine 1+. Er zijn 6 uitbetalingshaspels, er zijn 1+12 uitbetalingshaspels, de buisvormige strandingmachine is geschikt voor het produceren van 7 en 19 (secundaire stranding) kleine afmetingen geleidende kernen. De doorsnede na het vastlopen verschilt afhankelijk van het model, het G200-type, meestal tot 35 mm2, het G400-type, meestal tot 70 mm2, en meer dan 70 mm2 wordt zelden geproduceerd door buisvormige strandingsmachines.

Vanwege de structuur van het frametype wordt de centrale as niet belast door het gewicht van de spoel, heeft de apparatuur een hoge stijfheid en sterkte, goede algehele prestaties en een kleine draaicirkel, waardoor de productiesnelheid hoog is. De frametwister kan niet worden teruggedraaid. Bij het draaien van de draad zal de enkele draad interne spanning genereren als gevolg van het draaien, waardoor de zeer sterke harde ronde draad niet strak wordt gedraaid en de strengen gemakkelijk loskomen. Daarom installeren sommige machines voor het vastlopen van frames een voorvervormingsapparaat vóór de vastloopkooi om de interne spanning van de enkele draad te elimineren. De spanningscontrole wordt uitgevoerd door middel van mechanische wrijving of pneumatische enz., en de bovenste plaat maakt gebruik van een snelle klemming van het elektrische wormwiel of handmatige handwielklemming. Er zijn er ook die zijn uitgerust met een gecentraliseerd bovenste en onderste schijfapparaat.

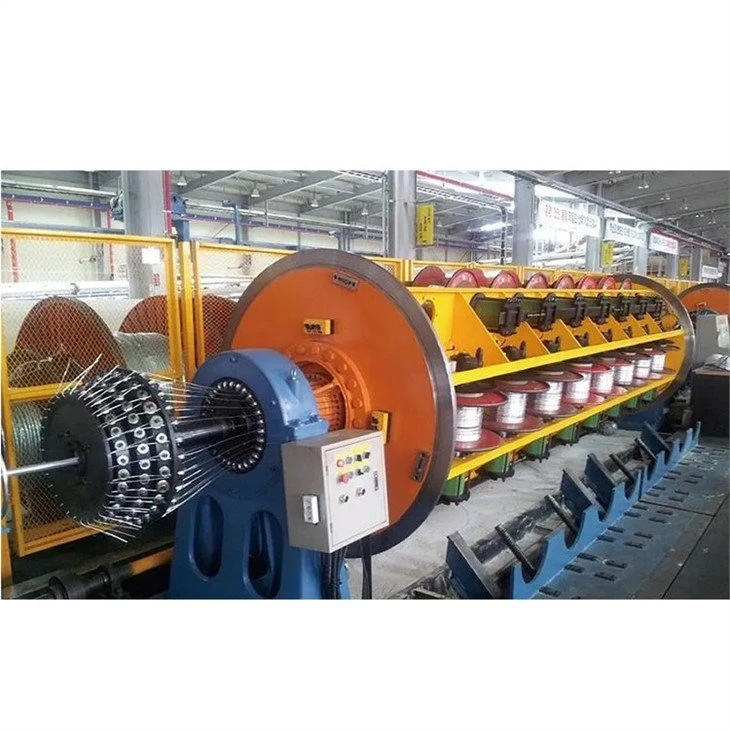

Door de zeer grote draaistraal en de complexe structuur van de onttwistinrichting is de productiesnelheid van de kooidraaimachine beperkt. Het kan zowel gedraaid als niet gedraaid zijn, waardoor het geschikt is voor diverse geïsoleerde draadkernen. Een goede spanningscontrole kan het gebruikseffect tijdens gebruik ten volle benutten, en het is een zeer superieure mechanische uitrusting geworden voor het maken van draden. En de gebruiksprestaties van dit product zijn door veel mensen erkend en geprezen. Tijdens het gebruik ervan om de voordelen ervan beter te benutten, wordt het toepassingsgebied steeds uitgebreider, tijdens het toepassingsproces kan het beter voldoen aan de gebruiksbehoeften en is het een veel voorkomend superieur product geworden nu in gebruik. .

Een productieapparaat dat de draaifunctie voltooit door de rotatie van de lier. De vrijdragende as van elke uitbetalingshaspel moet volgens bepaalde regels symmetrisch rond de as van de draaiende lier worden geïnstalleerd, dat wil zeggen op de buitenomtrek van de draaiende lier. De as van elke uitbetalingshaspel is evenwijdig aan de as van de draaiende lier, en elke uitbetalingshaspel roteert met de lier. beweging. Er zijn verticale en horizontale.

Een productieapparatuur die de strandingsfunctie voltooit door de rotatie van de starre galg. De beugel voor het plaatsen van iedere betaalrol zit vast aan de galg en kan niet zweven. Omdat de beugel van de afbetalingshaspel de vorm heeft van een vork, wordt deze genoemd. Over het algemeen zijn er verschillende secties, de meest voorkomende zijn 3 secties en 5 secties, die eenvoudiger zijn dan kooistrandingsmachines en een vergelijkbare productiecapaciteit hebben, die alleen te zien is in grote en middelgrote draad- en kabelfabrieken.
