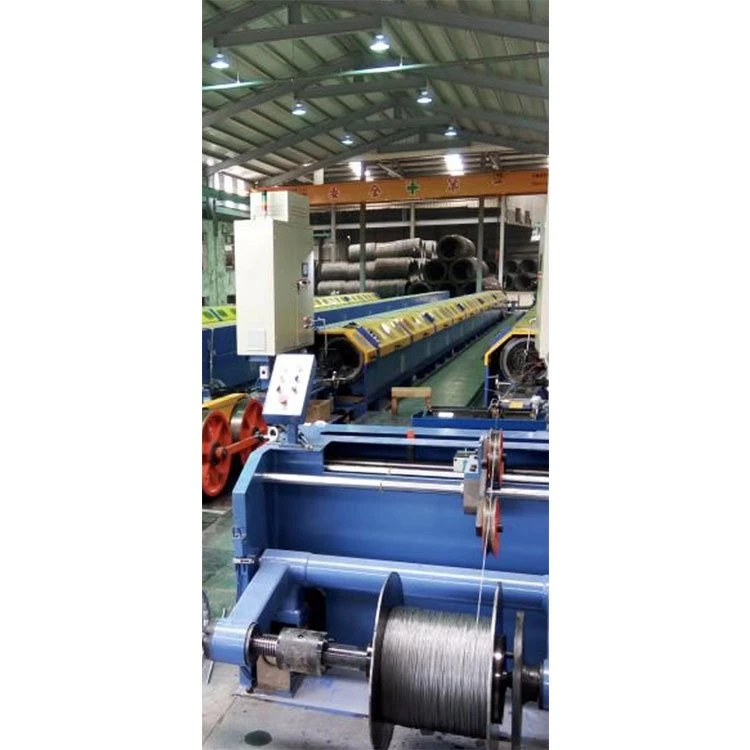

250/6 Horizontale Pijp Stranding Machine

Het serienummer:

Naam van gekochte apparatuur

Totale afmetingen

Model

Het aantal

Het gewicht van de

1

Hoge snelheid buis twister

Breedte 1000* hoogte 1300* lengte 8800

6/250

3200KG

Samenstelling uitrusting

1, de apparatuur is samengesteld uit centrale lijn, vat, vormen, tractie, terugtrekkende lijn, elektrisch bedieningsdeel;

Project

Het serienummer:

Apparatuurstructuur:

Functie-eisen en parameters van het apparaat

Opmerking

De basis die dit werk kan en ginseng Het nummer

1

Diameter van draad voor het draaien (mm)

0.8 ~ 1.8

2

Diameter na draai (mm)

2.5 ~ 4

3

Draaibereik (mm)

1-80

4

Apparatuursnelheid (RPM)

Maximale snelheid 2000 RPM, werksnelheid 1800 RPM, aanpassing van de snelheid van de apparatuur kan worden ingesteld met een wachtwoord (PLC-functiecontrole)

5

Bedrijfsrichting van apparatuur:

Tegenover het apparaat bevindt de draad zich aan de rechterkant

6

Draairichting van systeem

S/Z

7

Modus voor het inrijgen van buizen

het inrijgen

8

Bereik staaldraadsterkte (Mpa)

600 ~ 2800

9

Stop wanneer de vooraf ontworpen meterlengte is bereikt

Meetmeter keurt PLC automatische stop goed voor het meten van meter, meternauwkeurigheid Minder dan of gelijk aan 1,5 procent.

10

De apparatuur moet automatisch stoppen wanneer de onderbroken lijn wordt gedetecteerd in het gebied van het cilinderlichaam en de persmatrijs

De apparatuur heeft een ontkoppelingsstop-alarmapparaat.

11

LED-verlichting is geïnstalleerd in de veiligheidsafdekking

Voor schokbestendige lampen en lantaarns moet een veiligheidsbescherming op het oppervlak worden aangebracht om botsing van andere objecten en staaldraad te voorkomen

12

schild

Elk I-wiel komt overeen met een observatievenster. Het zichtbare venster is gemaakt van gehard glas en de veiligheidsafdekking wordt flexibel op en neer geopend met naadloze stalen buis. De machine kan onmiddellijk worden gestopt als deze wordt geopend Minder dan of gelijk aan 150 mm. Wanneer de veiligheidsklep open en niet vergrendeld is, kan het platform alleen worden verplaatst, maar kan het niet normaal worden gestart. Het maximale geluid is 82dB getest op een afstand van 1000 mm van de beschermkap

Leg de middelste draad uit

Het voedingstype:

niet-roterend

I wiel kriksysteem

Er zijn schachttype, dragende steun mechanische constante spanningslijn.

Het dempingssysteem

Gebruik speciale slijtvaste touwveerschroefafstelling

Diameterbereik van vrijgevend I-wiel (mm)

250 (volgens de vereisten van het I-wiel van de vraagsteller)

In de cilinder legt het werkwiel de lijn

13

I wiel kriksysteem

Er is een astype, lagerondersteuning mechanische constante spanningsontlading, spanningsfluctuatie is minder dan 3N, spanningsbereik van 30 ~ 80N.

14

Het dempingssysteem

Gebruik speciale slijtvaste touwveerschroefafstelling

15

Diameterbereik van vrijgevend I-wiel (mm)

250 (volgens de vereisten van het I-wiel van de vraagsteller)

Cilinder onderdeel

16

Het aantal I-wielen in elke cilinder

6 *1 sectie =6

17

Type draadsysteem op de cilinder

Installeer het geleidingswiel bij elke bocht om de lijn te passeren en zorg ervoor dat de staaldraad niet wegglijdt bij het leggen van de lijn.

18

Binnendiameter van wolfraamcarbide mondstuk voor buitendraadgeleiding

Het draadsnijmondstuk is gemaakt van hard gelegeerd YG8-materiaal met een binnendiameter van 8 mm. Het wordt vastgezet door middel van schroeven en lijm om een ​​betrouwbare bevestiging te garanderen.

19

Draaduitgang Hoek van draadgoot

De maximale hoek van het draadmondstuk in het midden van de bloemplaat tot het draadmondstuk bij de vatwand mag niet groter zijn dan 30 graden. De maximale hoek van de twee onderbroken lijnen van de draaduitlaat van het eerste vat naar de draadinlaat van het laatste vat mag niet groter zijn dan 25 graden. De maximale hoek van de onderbroken lijnen van het draaduitlaatmondstuk van het tweede vat naar de draaduitlaat van de scheidingsschijf mag niet groter zijn dan 25 graden. Een speciale legeringsmatrijs moet bij de uitlaat worden geïnstalleerd of gebogen om ervoor te zorgen dat de staaldraad niet van de legeringsmatrijs glijdt.

20

Cilindersteunlager

Grote lager

Merk NSK

21

Cilindersteun grote lagersmering

Vetgesmeerd, elk lager is op de lagerzitting geïnstalleerd, bedrijfstemperatuur Minder dan of gelijk aan 75 graden

22

Dragende stoelstructuur

Nodulair gietijzer.(QT - 400)

23

Wanddikte (mm)

Niet minder dan 12 mm

24

Cilindersysteem dynamisch systeem

Stop en noodstop worden onderscheiden. Normaal stoppen moet worden gestopt na vertraging, wat kan worden bereikt door te remmen op energieverbruik en andere methoden. De normale stop-remtijd is minder dan 20 seconden en de noodstop moet binnen 10 seconden worden voltooid. Remblokken zijn na slijtage eenvoudig te vervangen.

25

Draadgootframe I-wielslot

Het frame van de draadbak is uitgerust met een aslager om het uitzetten van verticale constante spanning te ondersteunen, en een automatische afstelling van het spanapparaat om ervoor te zorgen dat elke staaldraad en streng gelijkmatig wordt gelegd. Afstelling van de dempingsspanningsschroef voor rechtshandige bediening. Elke draadbak kan voldoen aan de productiebehoeften van ø 250 I-wiel.

26

Ik wiellager modus

Horizontale steunbedrading

27

I wiel demping in draadgoot

Automatische aanpassing van het draadspanningsapparaat, zorg ervoor dat elke staaldraad, streng uniforme lijn. Ik wiel op de lijn, dempingsriem installeerde een veer, demping van de spanningsschroefaanpassing voor rechtshandige bediening.

28

Apparaat voor detectie van onderbroken lijnen

Breuklijnalarm, PLC-programmabesturing.

29

Parallel cilinderontwerp

Het vatlichaam is een externe draadsnijlijn, zorg ervoor dat de staaldraad van de uitlaat van het vatlichaam naar de sluitmond van de persmatrijs uniform is en er geen transversaal buigverschijnsel is, en de maximale vouwhoek tussen de uitlaatmond van de het vatlichaam en de afzetmond van de draadplaat zullen 25 graad niet overschrijden.

30

De hostbasis

Sectie staal plus staal plus beton

31

Spindel aandrijfkast

Spinloze aandrijving

In het vormgebied
Het domein

32

Gatenverdeling van draadgoot

Set van 6 gaten. Elke set draaduitloop is gemaakt van YG6X-materiaal van een harde legering met een binnendiameter van 8 mm en bevestigd met lijm om een ​​betrouwbare bevestiging te garanderen.

33

Pre-vervormingsapparaat:

Bajonetinstallatie is gereserveerd en aangepast volgens de specificaties van de productstructuur

34

Sluithoek van persmatrijs

25 graden of minder

35

Perslijn matrijshouderstructuur:

De drukveer past de druk aan

36

De grootte van de matrijs drukken:

100*50*(25 plus 25) L * B * H (hoogte: maat 50 nadat twee stukken zijn gesloten)

Kan aangepast worden

37

Mould base mobiel

Het lijnpersmatrijsframe neemt een zwaluwstaartgroefgeleiderail aan om flexibel aan te passen en te bewegen;

38

Na de vervormer

Pas aan volgens de specificaties van de productstructuur:

Loden wiel vasthouden

39

tractie

Synchronisatie elektrische besturing:

40

Tractiewiel diameter mm

460 * 2 ￠

41

Type tractiewiel groef/vlak type:

Jij groef

42

Tractiewiel ondersteuningssysteem

Lagersteun:

43

Aantal sleuven/Sleufdiameter

Artikel 8 t/m 9 / R3mm

44

Slot hardheid

Materiaal tractiewiel GCr15, hardheid Groter dan of gelijk aan HRC58-60o

45

De realisatie van de transformatie van de twist-afstand

PLC traploos variabele snelheid

46

Het meterapparaat

Het ene uiteinde van het tractiewiel bevindt zich dicht bij de schakelaarmeter

47

Elektronische meter meter apparaat

PLC elektronische meter, weergave op het weergavescherm;

48

rijweg

Enkele actieve en dubbele tractiewielen

Gesloten rij lijn

49

Lintkabel

Servomotorbesturing

50

Rij bewegende modus

Kogelschroeflijn, PLC-besturing omkeren:

51

Verticaal/horizontaal regelwiel

Roller heeft R-groef, lager staal

52

Ondersteuning voor gesloten lijnen

Ontvangend i-wheel keurt mechanisch pneumatisch toptype goed;

53

Opnamespanning

Magnetische poederkoppeling constante spanning intrekken.

54

Maat diameter van ontvangend I-wiel (mm)

Klant om te verstrekken:

Rij dynamisch
Afdeling systeem/elektriciteitscontrole

55

overdragen

Er is geen

56

De hostchauffeur

De motor drijft de cilinder aan om te draaien;

57

Hoofdmotor

Motor met variabele frequentie (11KW)

58

tractie

Frequentie conversie motor:

59

Opneemmotor

Frequentie conversie motor:

60

Toerentalregeling hoofdmotor

De omvormer

61

Volledige elektrische besturing van de machine

PLC programma controle

62

Scherm

Touch screen
